Kann ich mehrere ELCBs in einem Stromkreis verwenden?

Kann ich mehrere ELCBs in einem Stromkreis verwenden?

Als Lieferant von ELCBs stoße ich häufig auf die Frage von Elektroingenieuren, Bauunternehmern und sogar Heimwerkern, ob es möglich ist, mehrere Fehlerstromschutzschalter (ELCBs) in einem einzigen Stromkreis zu verwenden. Diese Frage ergibt sich aus verschiedenen Szenarien, beispielsweise bei komplexen Elektroinstallationen, bei denen möglicherweise unterschiedliche Schutzniveaus gewünscht sind, oder bei Nachrüstungsprojekten, bei denen zusätzliche Sicherheitsmaßnahmen in Betracht gezogen werden. In diesem Artikel werden wir uns eingehend mit den technischen und praktischen Aspekten der Verwendung mehrerer ELCBs in einem Stromkreis befassen.

ELCBs verstehen

Bevor wir die Verwendung mehrerer ELCBs diskutieren, ist es wichtig zu verstehen, was ein ELCB ist und wie er funktioniert. Ein Fehlerstromschutzschalter ist eine Sicherheitsvorrichtung zum Schutz vor Stromschlägen und zur Verhinderung von durch Erdschlussströme verursachten elektrischen Bränden. Es überwacht kontinuierlich den Strom, der durch die stromführenden und neutralen Leiter eines Stromkreises fließt. Wenn zwischen diesen beiden Leitern ein Unterschied im Strom besteht, deutet dies darauf hin, dass ein Teil des Stroms zur Erde abfließt und möglicherweise eine Gefahr für Personen oder Sachwerte darstellt. Wenn der Leckstrom einen voreingestellten Schwellenwert überschreitet (normalerweise etwa 30 mA für Haushaltsanwendungen), löst der ELCB aus und unterbricht die Stromversorgung.

Das Konzept der Verwendung mehrerer ELCBs

Die Idee, mehrere ELCBs in einem Stromkreis zu verwenden, kann aus mehreren Gründen attraktiv sein. Erstens können in großen Industrie- oder Gewerbeanlagen unterschiedliche Bereiche oder Geräte unterschiedliche Grade des Leckageschutzes erfordern. Empfindliche elektronische Geräte benötigen zum Schutz möglicherweise einen niedrigeren Ableitstromschwellenwert, während schwerere Maschinen einen etwas höheren Schwellenwert tolerieren könnten. Zweitens kann in manchen Fällen eine zusätzliche Schutzebene hinzugefügt werden, um sicherzustellen, dass bei Ausfall eines ELCB der andere immer noch ein Sicherheitsnetz bieten kann.

Vorteile der Verwendung mehrerer ELCBs

1. Erweiterte Schutzstufen: Durch den Einsatz mehrerer ELCBs mit unterschiedlichen Empfindlichkeiten können wir ein umfassenderes Schutzsystem erreichen. Beispielsweise kann ein Haupt-FI-Schutzschalter mit einem relativ hohen Stromschwellenwert den gesamten Stromkreis vor größeren Leckfehlern schützen, während sekundäre FI-Schutzschalter mit niedrigeren Schwellenwerten für einzelne Geräte oder Stromkreise installiert werden können. Auf diese Weise können wir verhindern, dass kleine Leckströme, die den Haupt-FI-Schutzschalter möglicherweise nicht auslösen, Schäden an empfindlichen Geräten verursachen.
2. Fehleranalyse: Mehrere ELCBs können dabei helfen, Fehler effektiver zu isolieren. Wenn in einem bestimmten Teil des Stromkreises ein Fehler auftritt, löst nur der entsprechende ELCB aus, während der Rest des Stromkreises betriebsbereit bleibt. Dies reduziert Ausfallzeiten und Wartungskosten, insbesondere bei großen elektrischen Anlagen.
3. Nachrüstung: In älteren Gebäuden oder elektrischen Systemen, in denen der vorhandene ELCB möglicherweise nicht den aktuellen Sicherheitsstandards entspricht, kann der Einbau eines sekundären ELCB eine kostengünstige Möglichkeit sein, die Sicherheit zu verbessern, ohne das gesamte System komplett neu verkabeln zu müssen.

Herausforderungen und Überlegungen

Allerdings bringt die Verwendung mehrerer ELCBs in einem Stromkreis auch einige Herausforderungen und Überlegungen mit sich.

1. Koordinationsprobleme: Eine der größten Herausforderungen besteht darin, eine ordnungsgemäße Koordination zwischen mehreren ELCBs sicherzustellen. Wenn die ELCBs nicht richtig koordiniert sind, können sie gleichzeitig oder in einer unerwarteten Reihenfolge auslösen, was zu unnötigen Stromausfällen führt. Wenn beispielsweise ein sekundärer FI-Schutzschalter eine langsamere Auslösezeit hat als der Haupt-FI-Schutzschalter, hat er möglicherweise keine Chance, einen Fehler zu isolieren, bevor der Haupt-FI-Schutzschalter auslöst, wodurch die Stromversorgung des gesamten Stromkreises unterbrochen wird.
2. Falsches Auslösen: Mehrere ELCBs können die Wahrscheinlichkeit einer Fehlauslösung erhöhen. Elektrisches Rauschen, kapazitive Kopplung oder andere fehlerfreie Bedingungen können zu einem Ungleichgewicht im Strom führen und die ELCBs auslösen. Besonders problematisch kann dies in empfindlichen elektronischen Schaltkreisen oder in Umgebungen mit hohen elektromagnetischen Störungen sein.
3. Kosten und Komplexität: Die Installation mehrerer ELCBs erhöht die Kosten der Elektroinstallation. Darüber hinaus erhöht es die Komplexität des Systems und erschwert die Fehlerbehebung und Wartung. Jeder ELCB erfordert eine ordnungsgemäße Erdung und Prüfung, und jede Fehlfunktion eines ELCB kann die Leistung des gesamten Systems beeinträchtigen.

Kompatibilität mit verschiedenen Arten von ELCBs

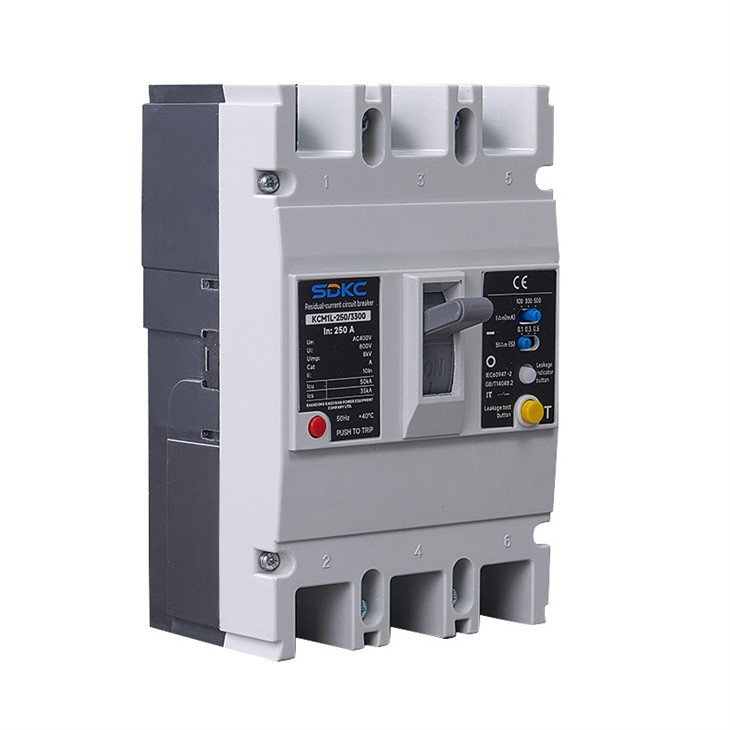

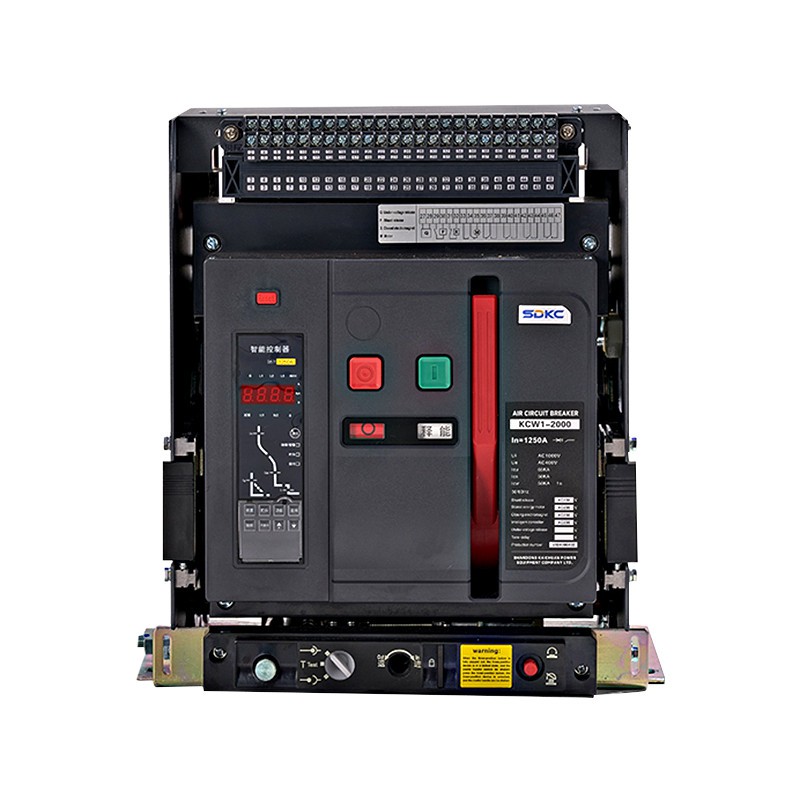

Auf dem Markt gibt es verschiedene Arten von ELCBs, wie zFehlerstromschutzschalter mit geformtem Gehäuse, 3P,Rahmenausziehbarer Leistungsschalter, UndRahmenfester Leistungsschalter. Bei der Verwendung mehrerer ELCBs muss unbedingt darauf geachtet werden, dass diese untereinander kompatibel sind. Verschiedene Arten von ELCBs können unterschiedliche Auslöseeigenschaften, Reaktionszeiten und Nennströme aufweisen, die sorgfältig abgewogen werden müssen, um Koordinationsprobleme zu vermeiden.

Praktische Tipps zur Verwendung mehrerer ELCBs

Wenn Sie sich für den Einsatz mehrerer ELCBs in einem Stromkreis entscheiden, finden Sie hier einige praktische Tipps:

1. Richtige Größe und Bewertung: Wählen Sie ELCBs mit geeigneten Nennströmen und Empfindlichkeiten basierend auf den Lastanforderungen des Stromkreises aus. Stellen Sie sicher, dass der Haupt-FI-Schutzschalter den Gesamtstrom des Stromkreises verarbeiten kann, während die Größe der sekundären FI-Schutzschalter entsprechend den spezifischen Lasten dimensioniert ist, die sie schützen.
2. Koordinationstest: Führen Sie während des Installationsprozesses gründliche Koordinationstests durch. Dazu gehört die Simulation verschiedener Fehlerbedingungen und die Überprüfung, ob die ELCBs in der richtigen Reihenfolge und zum richtigen Zeitpunkt auslösen.
3. Regelmäßige Wartung und Inspektion: Warten und überprüfen Sie die ELCBs regelmäßig, um ihre ordnungsgemäße Funktion sicherzustellen. Überprüfen Sie das Gerät auf Anzeichen von Abnutzung, Beschädigung oder lockeren Verbindungen. Testen Sie die ELCBs regelmäßig, um ihre Auslöseleistung zu überprüfen.

Abschluss

Zusammenfassend lässt sich sagen, dass es möglich ist, mehrere ELCBs in einem Stromkreis zu verwenden, und dass sie verbesserte Schutz- und Fehlerisolationsmöglichkeiten bieten können. Allerdings bringt es auch Herausforderungen wie Koordinationsprobleme, Fehlauslösungen sowie erhöhte Kosten und Komplexität mit sich. Als ELCB-Lieferant wissen wir, wie wichtig die Bereitstellung zuverlässiger und sicherer elektrischer Schutzlösungen ist. Wenn Sie den Einsatz mehrerer ELCBs in Ihrer Elektroinstallation in Betracht ziehen, kann Ihnen unser Expertenteam professionelle Beratung und Anleitung bieten, um eine erfolgreiche und sichere Implementierung zu gewährleisten.

Wenn Sie am Kauf von ELCBs interessiert sind oder weitere technische Unterstützung bezüglich deren Einsatz in Schaltkreisen benötigen, können Sie uns gerne für ein ausführliches Gespräch kontaktieren. Wir sind bereit, Sie dabei zu unterstützen, die richtigen Entscheidungen für Ihre elektrischen Sicherheitsanforderungen zu treffen.

Referenzen

• Elektroinstallationshandbücher, verschiedene Ausgaben.
• Herstellerdokumentation zu ELCBs und zugehörigen Stromkreisschutzgeräten.
• Zeitschriften zu Elektrotechnik und Sicherheitsstandards.
